バックライト用導光板の光学原理 半透明の石 アプリケーション
導光板 (LGP) は、集中した点光源または線光源を均一な面光源に変換するように設計された光学部品です。バックライト付きの宝石の壁、照明付きカウンタートップ、バーカウンター、高級家具などの半透明の石材用途では、LGP は LED 光を均一に分配し、目に見える光スポットのない滑らかでエレガントな輝きを作り出す上で重要な役割を果たします。
1. 導光板の基本動作原理
光がどのように変換されるか
導光板は主に全反射 (TIR) の原理によって機能します。
プロセス:
LED光源 → 導光板に光が入る → 内部光透過 → 光学パターン拡散 → 均一な光出力 → 半透明ストーン照明
簡単に説明すると：
導光板は「光輸送システム」のように機能し、集中した LED 光を大きな均一な照明面に変換します。

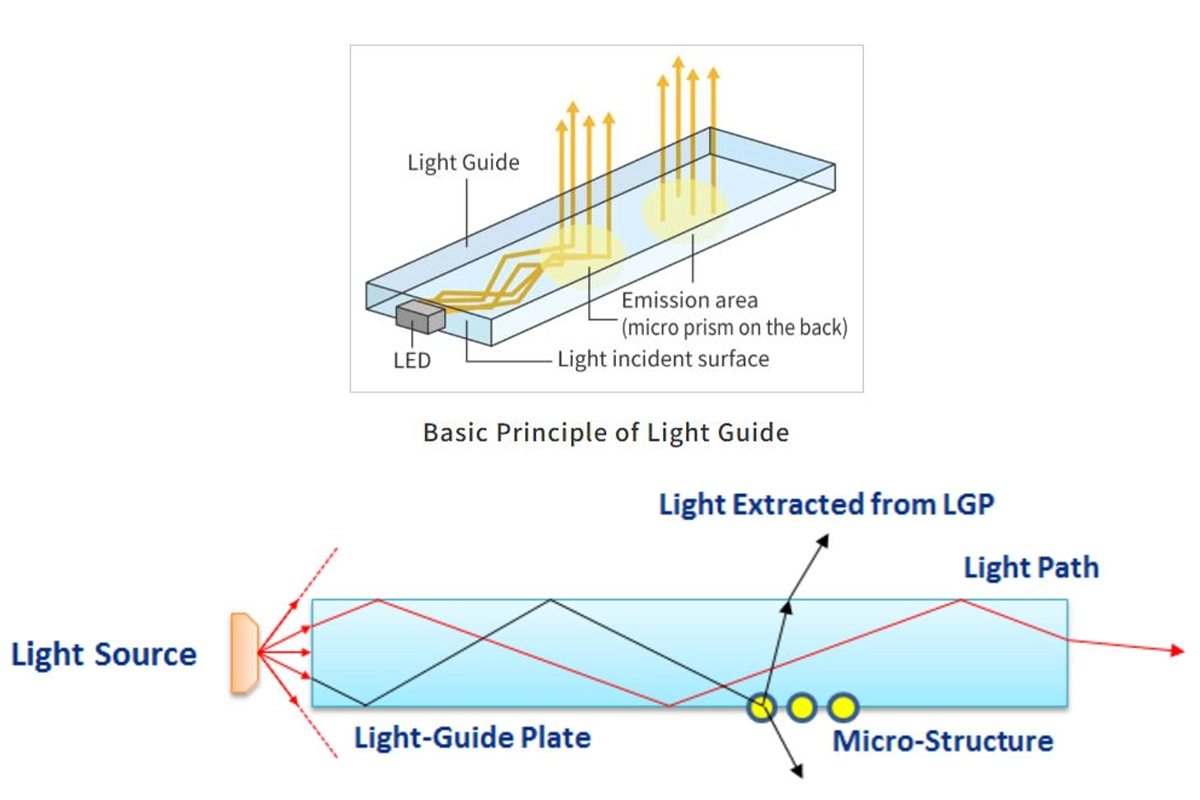

2. 導光板内で光はどのように伝わるのでしょうか?
①光注入
LED光源は通常、導光板の端に沿って設置されます。
LED が点灯すると、次のようになります。
光は透明板の側面から入ります。
材料の光学特性が光路を制御します。
光はプレート全体を通過します。
一般的な LGP 材料には次のものがあります。
PMMA(アクリル)
ポリカーボネート(PC)
高品質 PMMA は、次の理由から広く使用されています。
✔ 高い光透過率
✔ 優れた光学性能
✔ 老化に対する強い耐性
②全内部反射（TIR）
光は導光板に入った後、内部反射を繰り返しながらプレート内を進みます。
光の角度が光学条件を満たすと、光はすぐには逃げずに導光板内に閉じ込められたままになります。
この現象は次のように呼ばれます。
全内部反射 (TIR)
これにより、光が LED 光源領域からパネル全体に効率的に伝わるようになります。
③光ドット拡散
導光板の裏面には、次のような微細な光学構造が含まれています。
レーザー彫刻されたドット
印刷された光学パターン
マイクロナノテクスチャー
これらの構造は、透過光の方向を変更します。
水平に進む光
↓
光学パターンに当たる
↓
方向を変える
↓
表面から均一に発光します
結果:
目に見える LED ホットスポットなし
暗い領域の減少
均一な表面照明

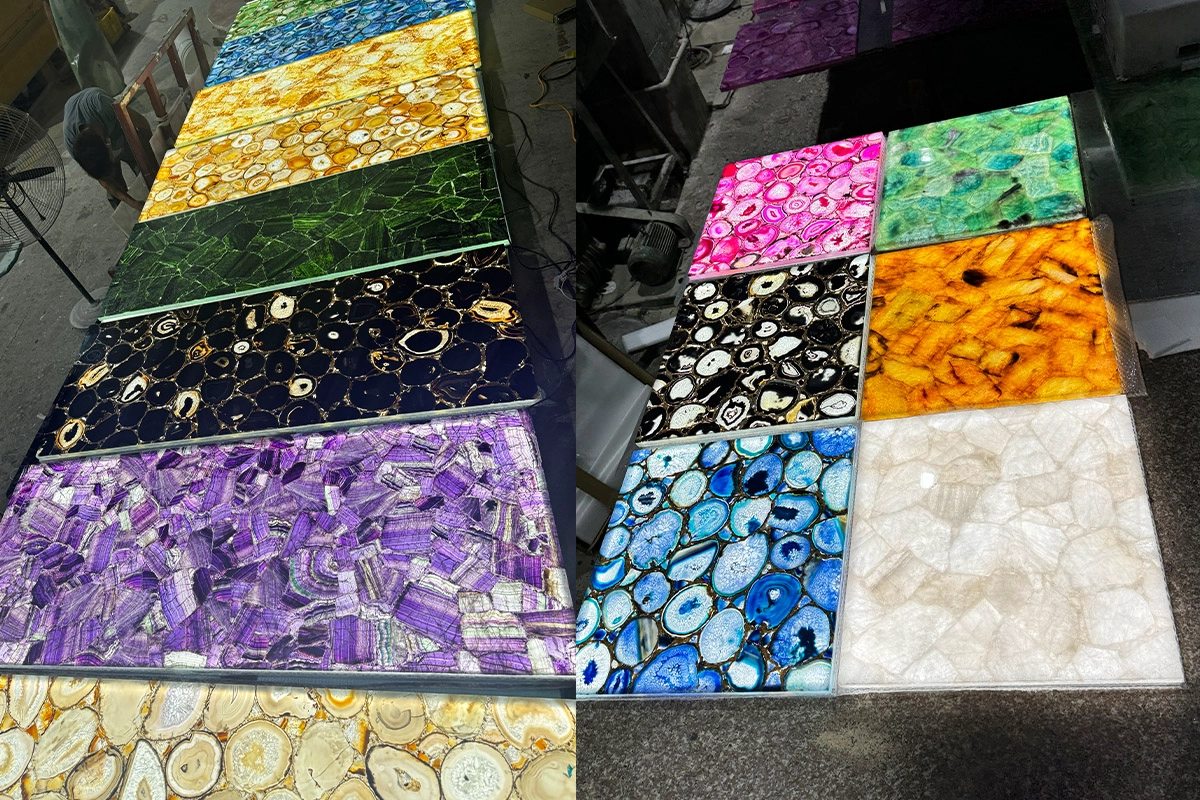

3. 半透明石にとってLGPが重要なのはなぜですか?
天然半貴石のスラブには次のような特徴があります。
ユニークな結晶構造
天然鉱物の模様
さまざまな透明度のレベル
LED ライトが石のすぐ後ろに取り付けられている場合:
❌ 可視光点が現れる場合があります
❌ 明るさムラが発生する場合があります
❌ 一部の領域が白飛びしてしまう場合があります

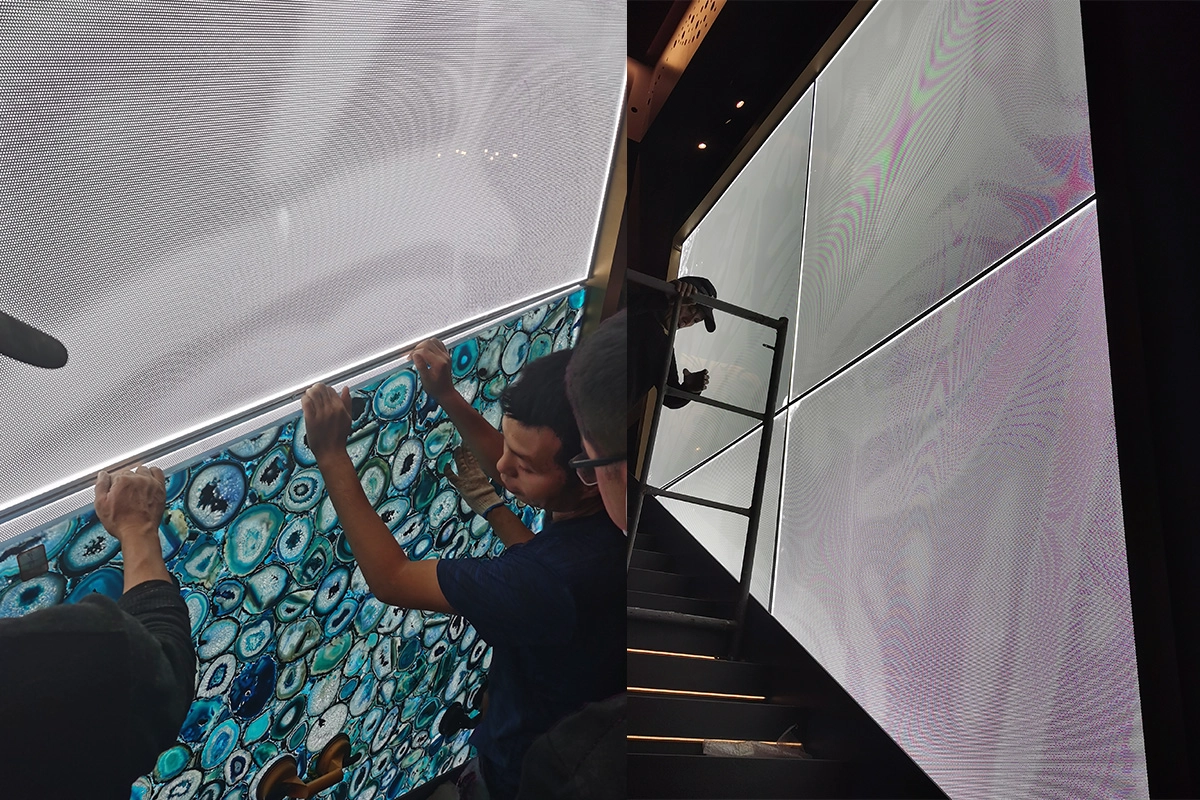

導光板の場合：
LED点光源
↓
均一な配光
↓
宝石のスラブを通した柔らかな光
↓
天然の輝く石の効果
結果:
✨ 強化されたクリスタルの深さ
✨ より目に見える自然なパターン
✨ より柔らかく、より豪華なイルミネーション
